Chromecastを有線LANで繋ぐ (給電端子付きOTGケーブルの自作)

当ブログでは、一部のコンテンツにアフィリエイトリンクを使用しています。

Chromecastを使っています。Youtubeなどの動画をTVで手軽に見れてとても便利なのですが、WiFiの安定性が悪いのか、いまいち反応が良くなかったりします。

特に古いChromecastはその傾向が高いようで、試しに有線LANでつないでみました。

その際に、給電端子付きOTGケーブルを自作する事になってしまったので、そのあたりを書いていきます。

方針

まずは、Chromecastを普通に有線LANで使うための方針です。

Googleからは、有線LANで接続するための電源アダプタが発売されていたはずが、ちょっと試してみるには高価ですし、最近は見かけません。

なので、対応を謳っているLANアダプタを購入して、お安く出来る方法でやってみることにしました。

準備するもの

Chromecast 対応のLANアダプタです。

これを手に入れます。

OTGケーブル付きのものとしました。

eBayで購入したもの

(OTGケーブルの写真撮り忘れました)

eBayへのリンク

送料無料だと、届くまでとても時間がかかる事が多いです。

Amazonで買えるもの　

(給電にUSB充電器が必要なタイプです。これを買えば、たぶん何の苦労もなかったのですが...。)

給電端子付きOTGケーブルの自作

普通は、購入したものを接続して、Chromecastの再設定をすれば、そこで完了です。

eBayで買ったのですが、残念な事に、給電端子付きOTGケーブルがハズレでした。

電源はつながっているのですが、OTGケーブルとして使えません。

そのため、LANアダプターが動作しませんでした。

eBayの販売者にクレームを入れて、OTGケーブルを再送してもらえることになりましたが、とても時間がかかリます。

なので、一旦諦めてOTGケーブルを自作することにしました。

給電端子付きOTGケーブル自作の準備

100均で買ってきたパーツを使って作ります。

今どき、OTGケーブルは100均で売っているようです。

セリアで、MicroUSB変換コードとして売られていました。

ケーブルの写真を撮り忘れました。

「マウスやUSBメモリがスマートフォンで使える」とあります。

まさに、OTGケーブルです。

あとは、電源を供給する機能を追加すれば良さそうです。

そのために電源との接続ケーブルが必要です。

私は、使えなかった給電端子付きOTGケーブルをばらして使いました。

先に、出来上がりはこんな状態です。

右のコネクタ部から上に生えているのが、追加した給電端子用のケーブルです。

Chromecastの電源につながるように、マイクロUSB(Bメス)をつなげてあります。

セリアで購入したOTGケーブルは、下の部分です。

マイクロUSB(Bオス)からUSB(Aメス)のケーブルです。

給電用のマイクロUSB(Bメス)付きのケーブルがなければ、ChromecastのACアダプタ使用をあきらめて、USB(Aオス)付きの100均受電ケーブルを購入してそのケーブル切断して使うてもありますね。

その時は、給電は一般的なUSB充電器に替えなければいけなくなりますが。

給電端子付きOTGケーブル自作

次に、ケーブルの作成です。

結線的には、電源ケーブルを2本接続するだけです。

セリアのOTGケーブルは、USB(Aメス)のコネクタがラッチで閉じてあるため、簡単にバラすことができました。

そこに、電源に接続するUSBケーブルの2本の線をはんだ付けしました。

USBの結線図を調べたり、実際に各端子への給電状況をテスターで確認してから接続しました。

　※くれぐれも配線間違いには注意です。

私の場合は、なぜだか、セリアのOTGケーブルは赤線がGNDで、黒線が5Vになっていたようで、線の色だけで接続すると、大変な事になっていました。怖い話です。

　※くれぐれも配線間違いには注意です。

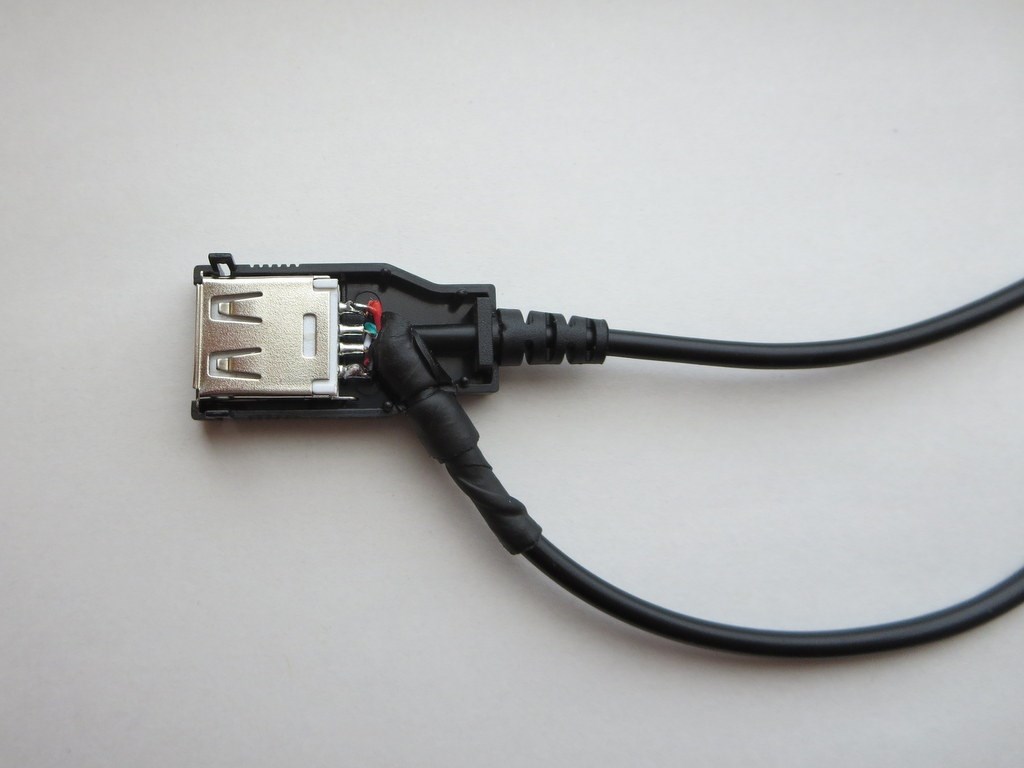

あとは、ケースに穴を開けて、抜け防止と断線予防に自己融着ブチルゴムテープを巻いて、蓋を閉じて完了です。

Chromecastとの接続

配線をしたあと、Chromecastのボタンを長押ししてリセットします。

そうすることで、有線LANでも使えるようになるようです。

あとは、TV画面の指示に従って、Google Homeアプリから再設定すればすぐに使えるようになりました。

最後に

有線LANで繋ぐと、反応と安定性が気持ち向上しているようです。

WiFiが不安定な方は、良いのではないでしょうか。

また、古いChromecastのほうが恩恵があるように思います。
